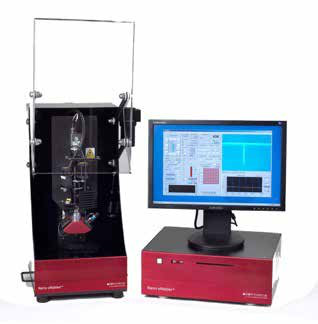

Nano eNabler纳米分子微矩阵点样系统

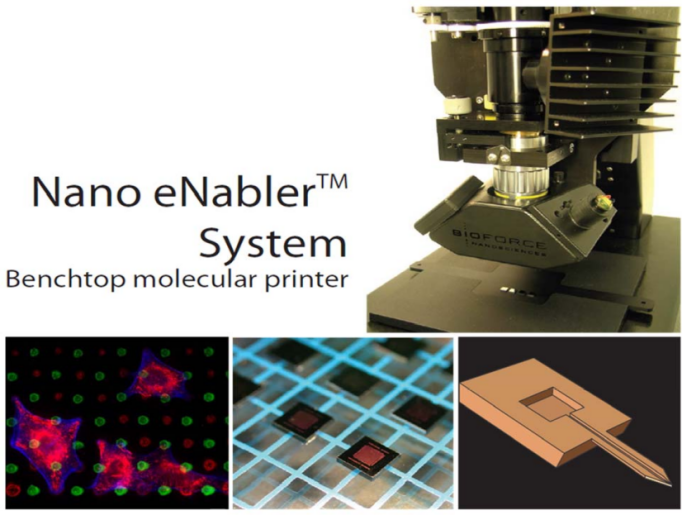

    美国 Bioforce公司Nano eNabler™纳米分子微矩阵点样系统是一种全新的,适应性广泛的超微和纳米级别的液体输送技术。它可以将内含生物分子和其他材料的液体打印到1‐20微米特征尺寸的表面上的指定位置,也可用于超微纳米流体的输送打印。样本体积覆盖范围广,自阿升至毫微微升(10‐18到10‐15ul)的样本量均可完美打印。 这项技术的超缩微性最大程度上降低了对样品量的需求。例如, NanoArrayer 纳米阵列可以创建一个诊断生物芯片,使用几个细胞或不到一滴血即可完成至关重要的生物医学分析。Nano eNabler™纳米分子点样仪的广泛适用性和广泛的材料兼容性创造了许多新的令人振奋的机会。下表是几种可打印材料及其应用的代表性案例。 美国 Bioforce公司Nano eNabler™ 纳米分子微矩阵点样系统具备捕获鼠成纤维细胞粘附到一种蛋白质细胞外基质蛋白质的能力,左下图:由约翰霍普金斯大学医学院Jan Hoh博士拍摄; 中图:Sindex™芯片为Nano eNabler™ 纳米分子微矩阵点样系统提供了理想的打印表面。右图:使用 SPT™ (表面图谱打印工具)是纳米分子微矩阵点样系统的“墨盒”,内有样本存放池。
  1. 详细信息


应用领域

Nano eNabler™纳米分子微矩阵点样系统的特征非常适合那些利用小的空间,当前分析设计要求减少样本量等新的应用领域。常规应用领域包括:

构建化学和生物传感器,包括 MEMS/NEMS设备

用分子在表面形成图案以研究细胞的生长

≤1µl样本进行敏感分析(LCM,单细胞分析)

在有限空间打印矩阵,如在微流通道内部进行打印。

可作为打印材料的介质 典型应用

抗体和其它蛋白质

生物传感器、生物医学设备、分子筛查、细胞生物学、纳米生物学

核酸

基因芯片,基因组学,生物传感器

病毒

生物传感器、诊断、纳米器件

粘合剂

MEMS, 纳米器件

胶体粒子

电子、纳米器件、材料研发

量子点

光学仪器、诊断、材料研发

蚀刻剂,溶剂,催化剂

MEMS, 电子、精密加工



“唯一能限制 Nano eNabler™纳米分子微矩阵点样系统的应用的,只有人的想象力

   —Jan Hoh, Ph.D.

约翰霍普金斯大学医学院

特性和优势

Nano eNabler™纳米分子微矩阵点样系统独有特征包括:

打印较小斑点的能力,斑点大小(1到 20微米)

在一个50×50毫米活动区域内精准打印的能力,分辨率20纳米

多路转换打印功能

直接打印生物分子至纳米粒子材料的能力

兼容的打印表面种类广泛

来自用户反馈的,最受欢迎的重要优势,包括:

Nano eNabler™纳米分子微矩阵点样系统可以在几乎所有表面打印或大或小的复杂图谱,因此使他们可以探索更全面的生物学问题。用户可以进行假设驱动性研究,而不受工具的限制。

Nano eNabler™纳米分子微矩阵点样系统的悬臂梁系统采用开放式通道架构,减少了喷墨打印经常遇到的堵塞问题。

Nano eNabler™纳米分子微矩阵点样系统将灵活性、功能尺寸、精度、分辨率、打印速度完美结合,其打印能力远非其它打印技术所能比,使用户可以实现一件设备多种应用。

Nano eNabler™纳米分子微矩阵点样系统相对于微触点打印技术更为灵活,更优越的多路复用打印模式,意味着用户可以花更少的时间等待新的光掩模和PDMS模具,从而将更多的精力用在实验上。

Nano eNabler™纳米分子微矩阵点样系统视频显微扫描技术使设备功能化光学校准变得更加容易,促进最佳的斑点测量。


性能对比&差异


Nano eNabler™

纳米分子微矩阵点样系统

Micro-contact Printer

(微触打印机)

Nanopitettes

(纳米锥管打印机)

AFM Nanolithography

原子力显微镜微米刻蚀技术

Ink-jet printing

喷墨式打印

速度

++

+

+

管路不堵塞

++

+

+

可靠性

++

+

+

多路复用

++

+

1‐20μm特征

++

+

+

+

生物兼容性

++

+

+

+

技术规格

Nano eNabler纳米分子微矩阵点样系统主要规格

由点和线组成的模式分子,直径1-60微米。

兼容小分子生物分子、纳米颗粒和许多反应液。

同时打印单一化合物或多化合物图案。

通过FEMTO(射流增强分子转移操作)实现快速沉积(100毫秒/点)。

宽大高清的工作区(50毫米×50毫米,20纳米分辨率)。

基于激光的力反馈技术,最大程度减少表面接触力。

软件界面直观明了。


Nano eNabler纳米分子微矩阵点样系统标准规格

基于激光的力反馈系统

XY轴镜台运动范围:50x50毫米

XY轴镜台译码器分辨率:20纳米

Z轴镜台范围:45毫米

湿度控制范围:25-80%相对湿度

电动光学显微镜:(100-700倍),具备通过高清USB相机进行视频采集功能

通过高分辨率的 USB 相机捕捉

Nano eNabler纳米分子微矩阵点样系统软件界面

集成英特尔酷睿i7处理器,8GB RAM集成DVD ROM (8x)/CD-RW(24x)4个USB端口802.11g无线适配器Windows 8.1 操作系统24英寸高清液晶显示器电源要求AC240V/50 Hz,2.0A控制器尺寸:77x65x65cm(长x宽x高)控制器重量:14kg lbs(31磅)

Nano eNabler纳米分子微矩阵点样系统标准配置

主机控制器单元环境控制系统电动光学系统带视频采集液晶显示器操作软件用户手册Nano eNabler纳米分子微矩阵点样系统标配一个起始工具包,包括:

1)表面图谱打印探针(15个):SPT-S-C10S(5)SPT-S-C30S(5)SPT-S-C30R(5)

2)蛋白质斑点缓冲液套装,5支试剂x0.1毫升

3)可重复使用的Gel-Pak 打印探针固定器座垫

4)可重复使用的Gel-Pak样台垫
