Ossila狭缝涂布仪

    英国Ossila公司小型狭缝涂布仪结构紧凑,价格实惠,使用简单,准确度高。 对于那些希望在小型实验室中扩大实验工艺的用户来说,它是理想之选。与卷对卷和片对片沉积工艺相兼容,狭缝涂布是用于可扩展沉积薄膜的技术之一。其广泛的加工窗口确保稳定、无缺陷的沉积,适用于各种粘度的溶液。薄膜均匀度高,准确且可重复,厚度可通过改变流速和基材速度来控制。
  1. 详细信息

功能特征

  • 体积小巧---紧凑型桌面设计,可放置在标准实验台,通风橱,甚至手套箱内使用。

  • 轻松设置---即插即用,不需要压缩气体或真空管线。

  • 高交叉网均匀性---衣架式溶液分配设计,流速均匀。可获得高均匀性的涂层,适用于各种粘度的溶剂。不锈钢槽模头可与广泛的材料兼容。

  • 通道厚度可变---可更换的不锈钢垫片,更改槽模通道的厚度。通过插入多个垫片,以100μm的间隔增加通道厚度。

  • 均匀的流量和厚度---槽模系统内置注射泵。用户可通过软件精确控制注射泵进入狭缝模头系统的溶液量,从而能精确和可重复地控制沉积膜的厚度。

  • 温度控制---操作台上的内置热板,基板温度控制在最高温120°C。软件中可设置温度补偿以适应高气流环境,校正基板和热板温度之间的差异。通过降低表面张力控制基材温度可改善溶液的润湿性,同时干燥速率也可以改变沉积膜的纳米结构。

  • 基板速度设置范围广泛---操作平台可平稳,连续的移动。电机以低至1mm/s的速度到高达50mm / s的速度移动。

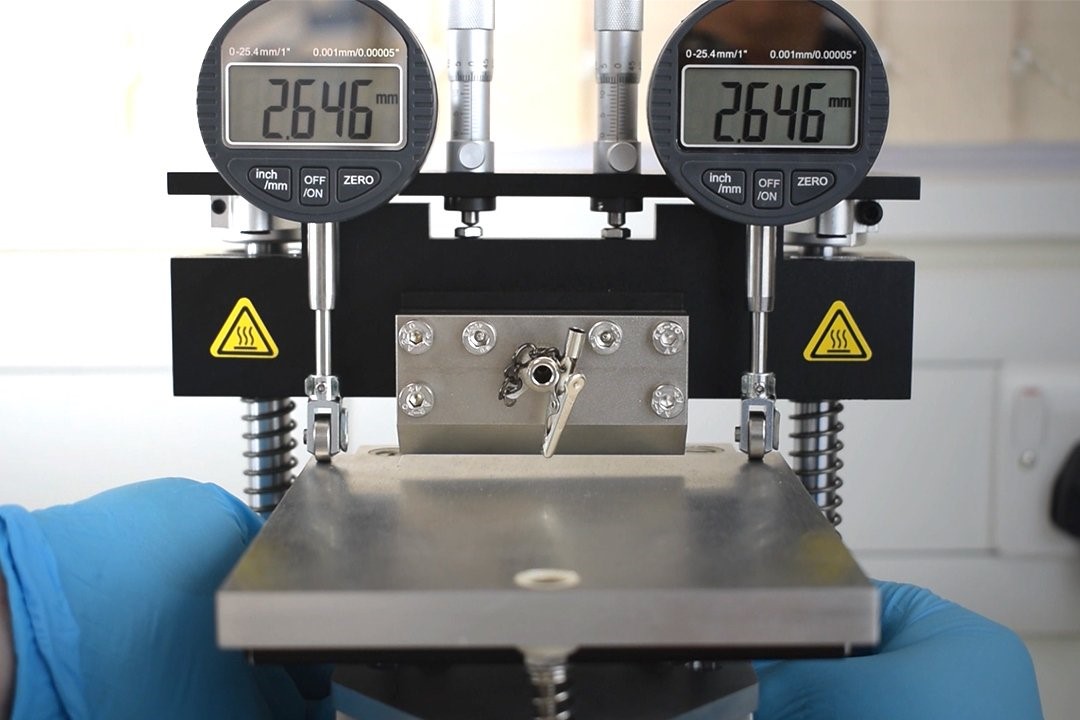

  • 精确定位---通过使用三点校平系统和高精度千分尺,可以精确调整平台和涂布头之间的位置。精细对齐可以使系统在平台行程范围内实现低至1um/厘米的高度变化。

  • 涂布头高度控制---涂布头架上方预留了两个微米的空间,用于调节涂布头和平台之间的位置。通过调整狭缝模头的高度,改善弯月面的稳定性,改变最小湿膜厚度。

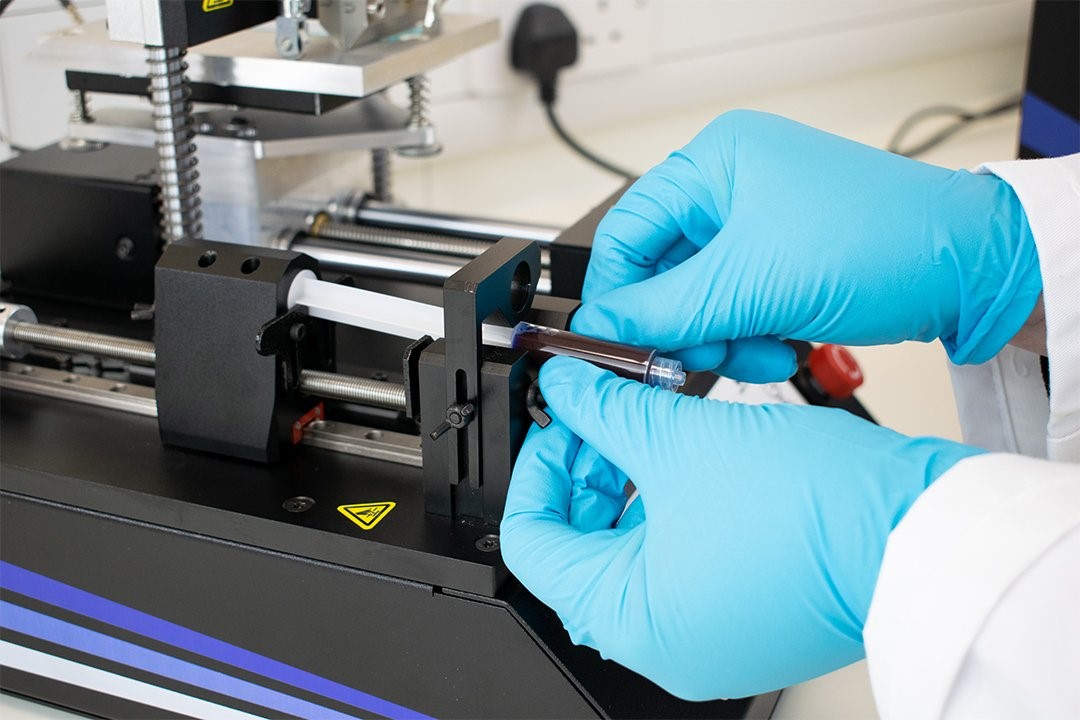

内置注射器泵可以精确控制溶液流量和体积。

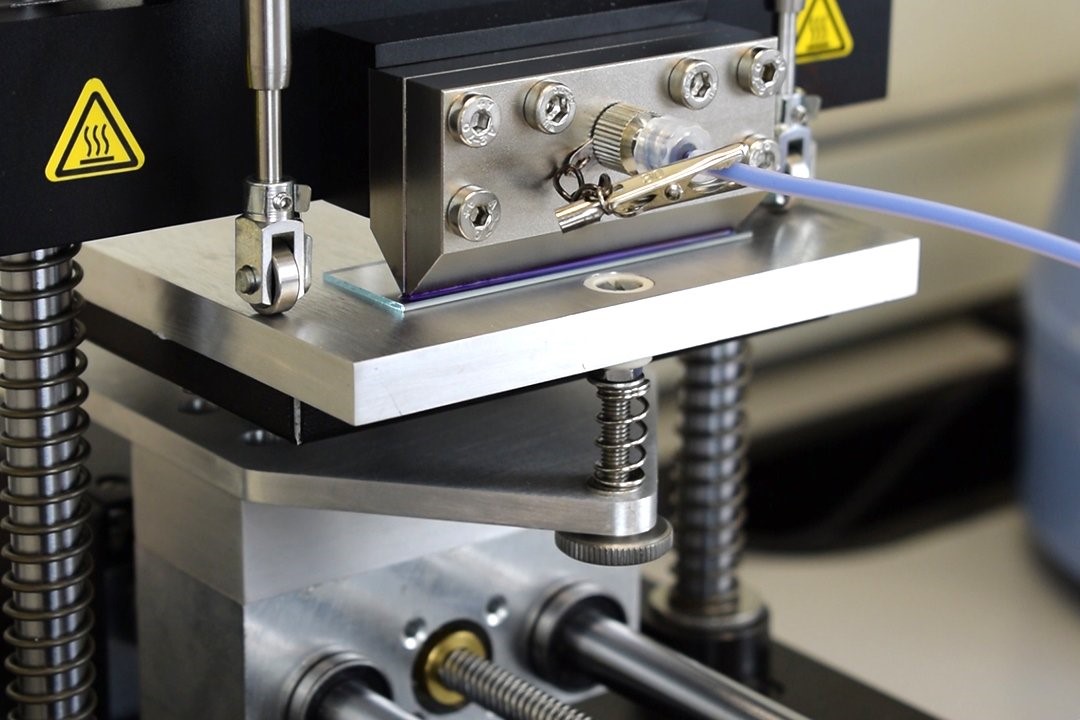

狭缝挤出头特别设计,整个涂布宽度内可保证均一涂布效果。

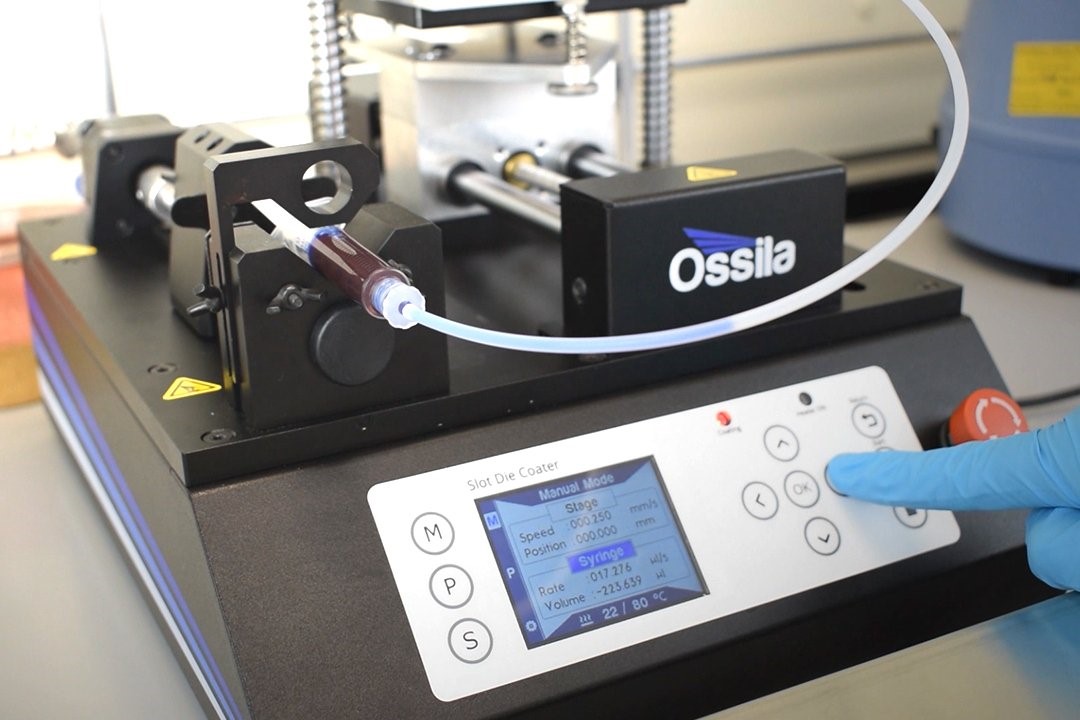

直观的键盘覆FEP保护膜,有很好的耐溶液腐蚀性。




内置软件

英国Ossila公司狭缝涂布仪内置系统软件,高清全彩色LCD液晶显示屏,内置软件可编程复杂的多步骤过程,系统的不同部分可独立控制。不需要任何外部计算机控制。节省实验室空间。系统能够保存20个不同的程序,每个程序最多包含50个步骤。便于以后的重复性实验。用户可选择各种溶液分配速度,分配量,分配时间,阶段速度和移动的距离。结合简单易用的控制面板和用户界面,系统编程可快速完成。

应用领域

  • 有机光伏电池

  • 有机场效应晶体管

  • 导电聚合物

  • 纳米线和纳米管

  • 二维材料

  • 有机发光二极管和钙钛矿发光二极管

  • 钙钛矿光伏电池

  • 锂离子电池的电解质和电极

  • 染色敏感性太阳能电池

更多其它应用……

技术规格


狭缝挤出头材质

不锈钢

狭缝挤出头涂布宽度

50毫米(最多)

狭缝挤出垫片厚度

100 μm

狭缝挤出垫片套装

5 个 50毫米宽垫片或5 个 25毫米宽的垫片

电热板温度

120°C

行程长度

100毫米

最低平台速度

100 μm.s-1

最高平台速度

50 mm s - 1

最低注射器速度

12 μm.s-1

最高注射速度

5 mm.s-1

涂布头与基片之间最大活动距离

13 mm

管道和接头材质

聚四氟乙烯管,高密度PP鲁尔接口锁定连接器、不锈钢鲁尔接口连接器至螺纹连接件

电相关参数

DC 24 V, 6.2   A,通过100 - 240 V   50/60Hz电源适配器

尺寸规格

深度宽度x高度(360 mm x 280 mm x 190 mm)

运输重量

< 10公斤

请注意:技术规格可能会有变更。如果有任何具体细节你想知道但未列出,请与我们联系。



关于狭缝挤出式均胶机的更多信息,请参考制造商网站:https://www.ossila.com/products/slot-die-coater?variant=6405674945
